Ontbramen en polijsten: OTEC centrifugaal machines

In de OTEC Centrifugal Finishing (CF) machines zorgt de centrifugaal techniek voor de oppervlaktefinish van materialen.
Ontbramen, glad maken, fijn slijpen en polijsten: alle vormen van materiaalafwerking zijn mogelijk in de OTEC CF-machine.

Veelal worden de machines ingezet bij de precisie afwerking na het draaien, frezen, stansen, ponsen, lasersnijden, etc.
Termen als trommelen, glijslijpen of disc finishing worden ook gebruikt voor deze centrifugaal techniek, waarmee aanzienlijk kortere bewerkingstijden haalbaar zijn dan middels traditionele vibratietechnieken.

otec centrifugal finishing




trommelmachines t.b.v. precisie Ontbramen en polijsten

Bewerkingsprincipe OTEC CF

Producten worden in een container met media geplaatst. De draaiende disc/schijf onderin de container creëert een kolk-beweging van media. De wrijving van media op product realiseert de oppervlakte finish.
De bewerking in de containers betreffen een nat of een droog proces.
In een nat proces wordt media (zoals keramiek, plastic, porselein) gebruikt om producten te ontbramen, fijn te slijpen of glad te maken.
Een droog proces betreft een laatste processtap om met een granulaat (vaak walnoot of mais) een hoogglans finish te bereiken.

Precisie afwerking van kleine producten

OTEC richt zich op de precisie afwerking van producten. De grootte van de CF-containers containers variëren tussen de 9L - 50L. Dit maakt deze machines zo geschikt om precisie producten zoals fijnmechanische producten en sieraden perfect te finishen.

 De schijf onderin de container zet de media in beweging

De schijf onderin de container zet de media in beweging

Zero gap

Middels het gepatenteerde "zero-gap" systeem is het mogelijk om zelfs zeer dunne producten (tot < 0,1 mm) te bewerken met zeer fijne media, zonder dat de producten of media vast klemmen in de container.

Kenmerken OTEC CF-techniek

  • Geschikt voor de precisie finish van kleine producten (< circa 100 mm)
  • Producten worden los in een container geplaatst
  • Ontbramen, glad maken, fijn slijpen en polijsten: alle vormen van materiaalfinish in 1 machine
  • Tot 20 maal meer efficient dan traditionele vibratietechnieken
  • Gecontroleerd proces: reproduceerbare bewerkingsresultaten
  • Middels het unieke "zero-gap" systeem kunnen zelfs zeer dunne producten (tot < 0,1 mm) perfect worden bewerkt
  • Modulair uit te breiden tot 6 containers naast elkaar, die allen vanuit 1 touchscreen worden bediend
  • Lage onderhoudskosten, gebruikmakend van hoogwaardig materiaal
polijsten
De zero-gap technologie is een belangrijk aspect geweest voor de aankoop van de OTEC CF-machine. De machine, samen met de nodige automatisatie, zijn volledig uitgevoerd naar onze wensen. Hierbij was een goede verstandhouding tussen leverancier en klant belangrijk om tot dit goede resultaat te komen. Ondertussen hebben we ervaren dat de OTEC-machines flexibel, betrouwbaar en van een kwalitatief hoog niveau zijn.
— Benny Verboven, Coordinator Process Engineering & Maintenance at Tenneco Automotive Europe




Uitvoeringen CF-machines

Vele CF-uitvoeringen zijn leverbaar. Van stand-alone machine tot 6 modulaire containers naast elkaar.
Daarnaast zijn er verschillen in CF-uitvoeringen. De meest voorkomende versies worden hieronder toegelicht.

glijslijpmachine

Standaard CF-serie


- De high-end CF-machine van OTEC voor industriële toepassingen
- Meerdere containers kunnen naast elkaar worden geplaatst
- Bediening alle containers middels 1 Siemens touchscreen
- Opslag van vele bewerkingsprogramma's
- Automatische dosering compound met water
- Perfect voor het bewerken van grote batches, met automatisch ledigen van container
- 9L, 18L, 32L of 50L containers

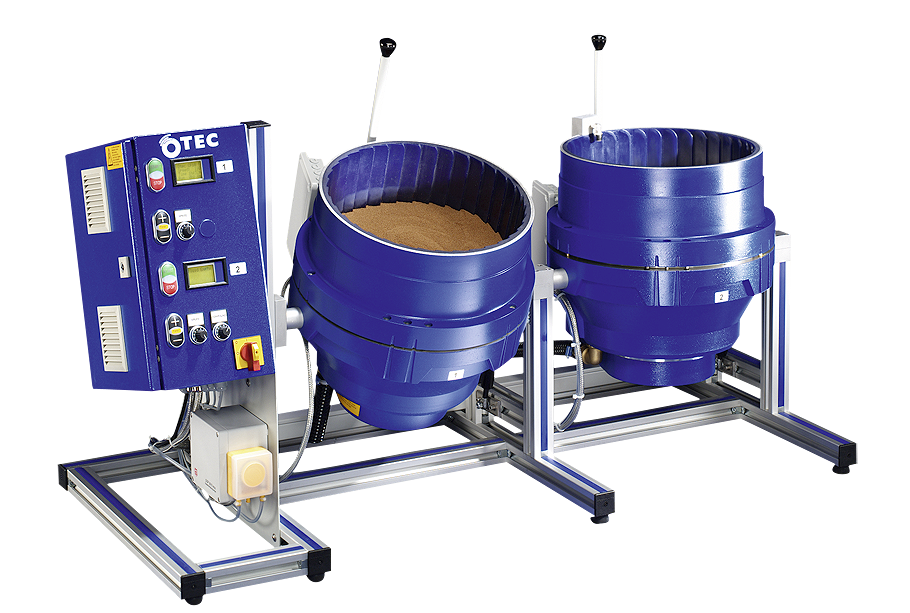

trommelmachine tafelmodel

CF-T: tafelmodel




- CF-versie die op een tafel kan worden geplaatst
- 9L en 18L containers, geschikt voor kleinere batches
- Veelal ingezet in de juwelen-industrie

otec cf ontbraammachine

CF Element


- Basismodel CF-serie, gebruikmakend van dezelfde containers als de high-end CF-machines
- Stand alone machine
- 18L, 32L en 50L containers





Verlaag uw operationele kosten

Bespaar op dure arbeidsintensieve nabewerkingen, die geen constante kwaliteit leveren.
Benieuwd naar de mogelijkheden van de OTEC CF-techniek met uw producten? Wij verzorgen graag een gratis proefbewerking!
Laat a.u.b. uw gegevens achter via onderstaande contact-button, en wij nemen spoedig contact met u op.





voorbeeld Toepassingen

De CF-techniek wordt ingezet in vele verschillende industrieën.
Enkele voorbeelden van CF-toepassingen:

juwelen polijsten

sieraden / Juwelen

- Geautomatiseerde polijstmachine voor het polijsten van sieraden
- Geschikt voor vele materialen zoals goud en zilver
- In diverse processtappen wordt een hoogglans finish behaald
- Vervangt arbeidsintensieve handmatige bewerkingen

botplaat polijsten

Medische techniek

- Precisie polijsten van medische instrumenten, implantaten, beenplaten, botplaten, botspijkers, botschroeven, protheses, etc.
- Verronden zonder de geometrische eigenschappen te veranderen
- Geschikt voor diverse materialen zoals titanium, keramiek, RVS en kunststoffen

steggen polijsten

Dentale industrie

- Ontbramen en (hoogglans) polijsten van steggen, abutments, protheses, kronen, bruggen, etc.
- Polijsten van gereedschappen voor tandartsen en orthodontisten

oorstukjes ontbramen en polijsten

kunststof / oorstukjes

- Ontbramen, glad maken en desgewenst polijsten van kunststoffen zoals acrylaat otoplastieken
- Zeer geschikt voor grote batch bewerkingen

dunne producten ontbramen

zeer dunne producten

- Middels het "zero-gap" systeem kunnen zeer dunne producten (< 0,1 mm) worden bewerkt
- Producten kunnen zich niet verklemmen in de machine
-  Middels automatische zeeftechniek worden producten van de media gescheiden

ontbramen na frezen

"standaard" producten

- Gangbaar industrieel ontbraamwerk, na het draaien, frezen, stansen, ponsen, lasersnijden, etc.

polijsten mode accessoires

mode accessoires

- Ontbramen en polijsten van mode accessoires, zoals gespen, knopen, clips.
- Geschikt voor diverse materialen zoals zamak, messing, brons, RVS, etc.





Video's OTEC CF-techniek

Machine: OTEC CF 3x9

Toepassing: precisie afwerking van sieraden. Fijn slijpen en hoogglans polijsten

Kenmerk: Zeer hoogwaardige geautomatiseerde techniek om juwelen in verschillende processtappen een hoogglans te polijsten.
OTEC CF: een sieraad onder de precisie finishing machines!

Machine: OTEC CF 1x18

Toepassing: Ontbramen/polijsten van mode accessoires

Kenmerk: Middelgrote batches ontbramen en polijsten. Gebruikmakend van een zeef worden media en product handmatig gescheiden.

Machine: OTEC CF 1x50

Toepassing: Ontbramen van draai- en freesdelen

Kenmerk: Ontbramen en polijsten van grote batches. Middels een automatische zeeftechniek worden de producten van de media gescheiden.

Machine: OTEC CF 4x50, met zero gap techniek

Toepassing: Ontbramen/polijsten van zeer dunne producten (0,1 mm)

Kenmerk: Ontbramen en polijsten van grote productievolumes. Middels een automatische zeeftechniek worden de producten van de media gescheiden.





resultaten in otec cf-machines

Enkele cases van OTEC CF-toepassingen nader uitgewerkt.

schokdemper polijsten

gestanste schokdempers

Dunne producten (0,1 mm) ontbramen en polijsten, zonder dat deze verbuigen.

polijsten gespen

mode accessoires

Polijsten van gespen, knopen, clips, sluitingen.
Diverse materiaalsoorten zoals zamak, messing, brons, RVS, etc.
